Datos del producto:
Pago y Envío Términos:
|
| Producto: | Bomba de diafragma de la presión baja | Flujo máximo: | 378l/min |
|---|---|---|---|
| Elevación máxima: | 70m | Característica: | No salida |
| Resaltar: | bomba de diafragma actuada neumática,bomba de diafragma doble neumática,Del vacío de diafragma de la bomba salida no |
||

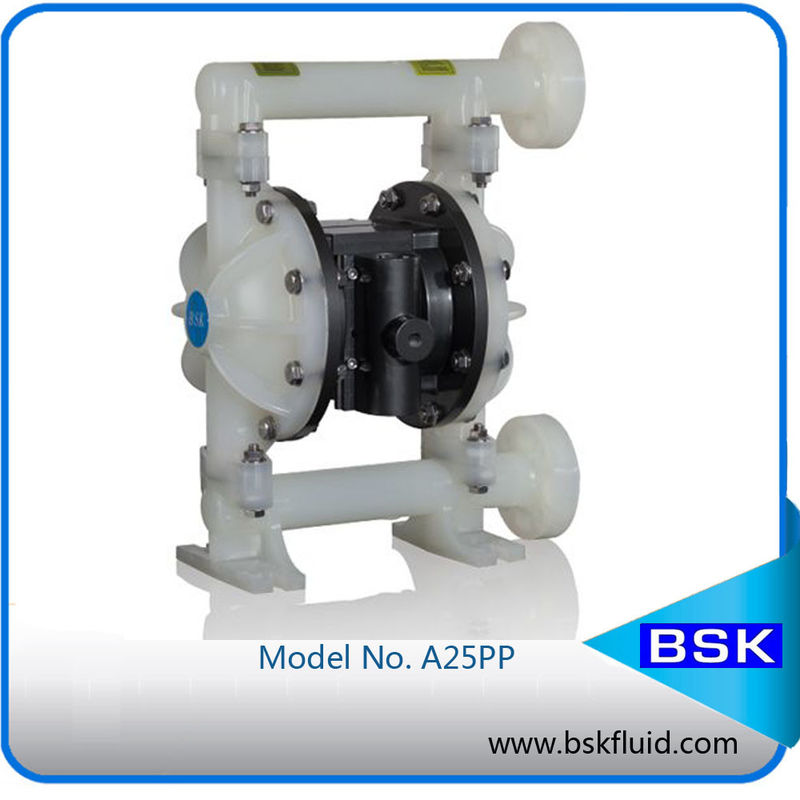

La bomba de diafragma del vacío de PTFE, tinta de impresión bombea productos plásticos
Introducción de la bomba de diafragma del vacío
La bomba de diafragma ofrece entrega en grandes cantidades incluso en la presión de aire baja y una gama del camino de b de opciones de la compatibilidad material disponibles. Refiera al modelo y a la carta de la opción. La bomba se proporciona el motor de aire modularizado y la sección flúida.
La bomba de diafragma neumática alternativamente genera la presión del líquido de la toma y la presión del líquido positiva en la cámara flúida usando la diferencia de la presión en la cámara de aire. La vávula de bola puede asegurar el flujo delantero de líquido.
El ciclo de la bomba comenzará como la presión de aire es aplicada y continuará bombeando y continuando con la demanda. Construirá y mantendrá la línea pres - seguro y parará el completar un ciclo una vez que se alcanza la línea máxima presión (SID - dispositivo pensing cerrado) y reanudará el bombear según las necesidades
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | Presión de entrada máxima de aire | Mpa | 0,83 |
| 2 | Flujo máximo | L/min | 378 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,83 |
| 5 | Tamaño de partícula máximo | milímetro | 6 |
| 6 | Peso | kilogramo | 23 |
| 7 | Nivel de ruidos | DB | <70 |
Especificaciones de la bomba de diafragma del vacío
Bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero de molde, Alu, SS, PP
Uso y ventaja de la bomba de diafragma del vacío:
Las bombas de diafragma neumáticas se actúan con aire comprimido. las bombas de diafragma son convenientes para los líquidos de bombeo con las partículas, y los diversos líquidos, que son altamente viscosos, volátiles, corrosivos o tóxicos, así como los coloides. El cuerpo de bomba se hace de las aleaciones de aluminio, del arrabio o del acero inoxidable. El diafragma se hace del caucho de alta calidad tal como caucho de nitrilo, caucho del chloronorgutta, caucho del fluoroine. Las bombas de diafragma son ampliamente utilizadas en la sustancia química del petróleo, electrónicas, de cerámica, la comida y industrias textiles.
Observación: El peso de las bombas en la tabla es aproximación. Será causado diferencias debido a los componentes. Apenas para la referencia.
Límites materiales de la temperatura (diafragma/bola/material sellado)
|
Material |
Gama de temperaturas de uso |
|
POM |
10°-180°F (- 12° - 82°C) |
|
Santoprene® |
-40° - 225°F (- 40° - 107.2°C) |
|
PTFE |
40° - 220°F (4.4° - 104°C) |
|
Nitrilo |
10° - 180°F (- 12° - 82°C) |
|
Viton® |
-40° - 350°F (- 40°-176.6°C) |
|
PVDF |
-20°-150°F (- 12° - 93°C) |
|
Hytrel® |
10°-200°F (- 28.9° - 65.5°C) |
|
PP |
32° - 175°F (0 -79.4°C) |
Descripción de la bomba de diafragma del vacío
La bomba de diafragma de BSK ofrece entrega en grandes cantidades incluso en la presión de aire baja y una amplia gama de opciones de la compatibilidad material disponibles. Diseño resistente de la parada de la característica de las bombas de BSK, motor de aire modular/secciones flúidas.
Las bombas de diafragma dobles neumáticas utilizan un diferencial de presión en las cámaras de aire alternativamente para crear la succión y la presión del líquido positiva en las cámaras flúidas, controles de bola asegura un flujo positivo de líquido.
Después de la ventilación, la bomba protagoniza para correr, y la presión de la salida alcanza la salida deseada. Cuando la presión en la salida alcanza los límites máximos (equivalente ambos del inlet&outlet sea cerrado) que la bomba parará el correr. La presión en la tubería es una vez menos que la válvula máxima la bomba reanudará la operación.
MANTENIMIENTO
Mantenimiento de la bomba de diafragma que reajusta puntos de la atención.
Dirección de la localización de averías
el mercado 1.Air tiene líquido al bombear
Compruebe si se dañe el diafragma
Compruebe si el diafragma emperna el aflojamiento
el líquido hecho salir 2.The tiene burbuja
Compruebe las juntas de tubo de succión se sellan bien
Compruebe el tubo de succión y la entrada flúida se sella bien
Compruebe el anillo entre la entrada flúida y el casquillo del líquido está con el anillo o
Compruebe los pernos del diafragma se sujetan
la capacidad 3.Pumping es baja
Compruebe si el suministro de aire es estable
Compruebe si la entrada y el mercado está bloqueada
Compruebe la junta a la entrada flúida se sella y no salida
Compruebe si el palillo de la bola al asiento de la bola o al asiento de la bola no es conveniente
4. Sin el movimiento de intercambio, el flujo de aire se descarga del puerto de extractor
Compruebe el anillo sellado de la válvula de aire principal
Compruebe el anillo sellado de la válvula experimental de la barra
Compruebe el anillo sellado de la barra del diafragma
