Datos del producto:
Pago y Envío Términos:
|
| nombre: | Bomba de membrana | Uso: | diverso ácido fuerte |
|---|---|---|---|
| gurentee: | Un año | Nivel de ruidos: | <70dB |
| Resaltar: | bomba de diafragma ácida,bomba de diafragma portátil bidireccional |
||

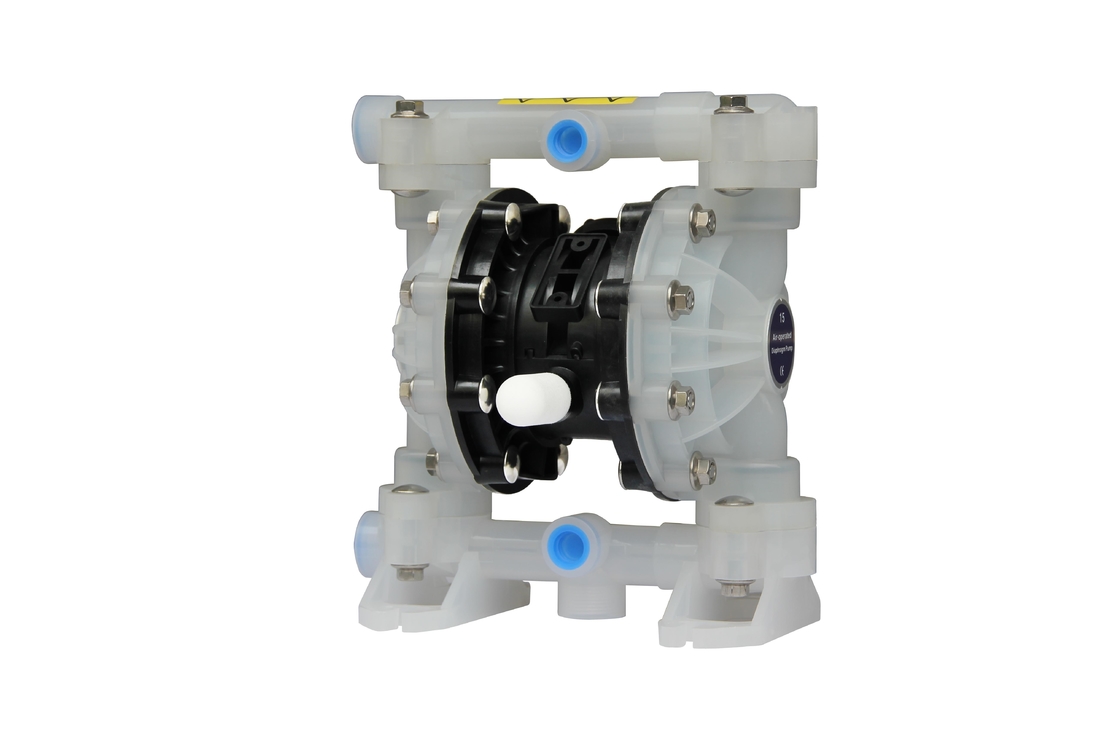

Sumergible de aire comprimido temporario doble de la bomba de diafragma del polipropileno
Bomba de diafragma del aire
(también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) que utilice una combinación de las válvulas de goma, termoplásticas o el diafragma y convenientes de intercambio de la acción cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) para bombear un líquido.
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | Presión de entrada máxima de aire | Mpa | 0,69 |
| 2 | Flujo máximo | 1/Min | 46 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,69 |
| 5 | Tamaño de partícula máximo | milímetro | 2,5 |
| 6 | Peso | kilogramo | 2,8 |
| 7 | Nivel de ruidos | DB | <70 |
Bomba de diafragma del aire
1. No salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero fundido, Alu, SS, PP
Uso
La bomba puede chupar el diverso ácido fuerte, el álcali y el líquido corrosivo etc.
Descripción general
La bomba de diafragma ofrece entrega en grandes cantidades incluso en la presión de aire baja y una gama del camino de b de opciones de la compatibilidad material disponibles. Refiera al modelo y a la carta de la opción. La bomba se proporciona el motor de aire modularizado y la sección flúida.
La bomba de diafragma neumática alternativamente genera la presión del líquido de la toma y la presión del líquido positiva en la cámara flúida usando la diferencia de la presión en la cámara de aire. La vávula de bola puede asegurar el flujo delantero de líquido.
El ciclo de la bomba comenzará como se aplica la presión de aire y continuará bombeando y continuando con la demanda. Construirá y mantendrá la línea pres - seguros y parará el completar un ciclo de la línea una vez máxima presión se alcanza (SID - dispositivo pensing cerrado) y reanudará el bombear según las necesidades.
DESMONTAJE FLÚIDO DE LA SECCIÓN
Quite el múltiple superior y más bajo (1) y (11).
Quite la bola (2), el anillo de “O” (3) (47) y el asiento de la bola (4).
Quite el casquillo flúido (5).
NOTA: Solamente los modelos del diafragma utilizan un diafragma primario (6A) y un diafragma de reserva (6). Refiera a iliary aux. visión en el ejemplo flúido de la sección.
Quite el tornillo (10), lavadora (9), diafragma (6A, 6) y lavadora del diafragma (7, 8).
NOTA: No rasguñe ni estropee la superficie de la barra del diafragma (de 23).
NUEVO ENSAMBLE FLÚIDO DE LA SECCIÓN
Vuelva a montar en orden inverso.
Limpie y examine todas las piezas. Substituya las piezas gastadas o dañadas por las nuevas piezas como sea necesario.
Lubrique la barra del diafragma (de 23) y 25) Anillo de “Y” con la grasa.
Fije la barra del diafragma (23) con la herramienta auxiliar de la instalación.
Antes de la cerradura final de pernos y de nueces, determine por favor si el diafragma (6A, 6) se alinea con el casquillo flúido (5) correctamente para evitar torcer del diafragma.
Para los modelos usando diafragma: tres diafragmas de goma (6) en el lado, con los cuales se marcan VENTILAN la “cámara de aire LATERAL” se montan en vista del cuerpo de bomba.
Encienda la bomba, compruebe la cerradura y el aislamiento después de que corra por un periodo de tiempo.
