Datos del producto:
Pago y Envío Términos:
|
| Producto: | Bomba de diafragma neumática | Presión máxima del mercado: | 0.69Mpa |
|---|---|---|---|
| Límites de la temperatura: | 32° - 175°F | Nivel de ruidos: | <70dB |
| Nombre: | Bomba de diafragma del polipropileno | Uso: | Transportación líquida corrosiva |
| Flujo: | 0-20m3/h | Material del diafragma: | Teflon |
| Cabeza: | los 30m | ||
| Resaltar: | 1/4" bomba de diafragma del polipropileno,bomba de diafragma del polipropileno 70db |
||

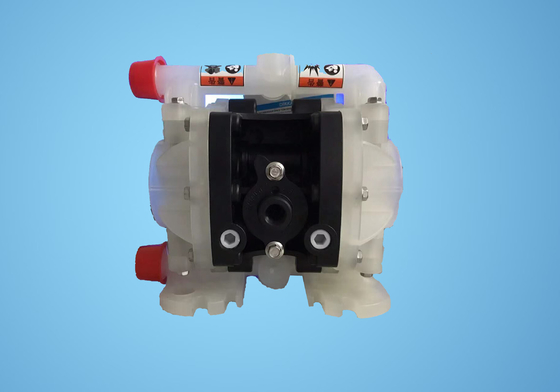

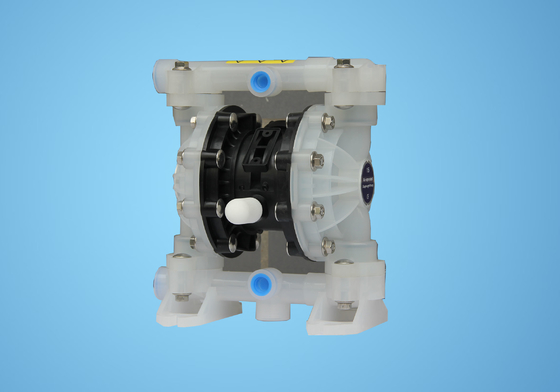

1/4" bomba de diafragma neumática para la transportación líquida corrosiva
Bomba de diafragma de poco ruido del polipropileno para la corrosión solvente química
Introducción de la bomba de diafragma del polipropileno
Bomba de diafragma del aire (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) que utiliza una combinación de las válvulas de goma, termoplásticas o el diafragma y convenientes de intercambio de la acción cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) para bombear un líquido.
Especificación de la bomba de diafragma del polipropileno:
1/4" y el 1/2” y 1" &1.5” y 2" y 3"
Bomba de diafragma del aire
1. Ninguna salida
2. Buen funcionamiento autocebante
3. Transportación de diversos medios
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | BOMBA de aire del TAMAÑO | PULGADA | 0,25 |
| 2 | Flujo máximo | 1/Min | 27 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,69 |
| 5 | Tamaño de partícula máximo | milímetro | 3 |
| 6 | Peso | kilogramo | 2,3 |
| 7 | Nivel de ruidos | DB | <70 |
BG06 X X - X X X - X (selección modelo)
Forma de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL de acero inoxidable – aleación de aluminio CI carbono P/K de acero – polipropileno/Kynoar
La temperatura aplicada máxima limita (el material del diafragma/de la bola/del sello)
Acetal ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) ·················································40° - 220°F (4.4° - 104°C) Nitrilo···················································10° - 180°F (- 12° - 82°C) Viton······················································- 40° - 350°F (- 40°-176.6°C) Hytrel·····················································- 20°-150°F (- 12° - 93°C) Kynar······················································10°-200°F (- 28.9° - 65.5°C) Polipropileno···········································32° - 175°F (0-79.4°C)
Uso del producto
1. Mantequilla de cacahuete de la bomba, kimchi, purés de patata, pequeña salchicha roja, pulpa de la manzana del atasco, chocolate, etc.
2. Pintura, goma, y pigmento de bombeo.
3, pegamentos y pegamento, todos los tipos pueden ser bombeados.
4, una variedad de tejas, porcelana, ladrillos y esmalte de la cerámica.
5. Después de que se perfore el pozo de petróleo, bombee el sedimento y la lechada.
6. Diversos emulsiones y llenadores de la bomba.
7. Bombeo de toda clase de edad.
8. Utilice la bomba como el petrolero, y la gabarra despeja el tanque para absorber la edad.
9, saltos y mezcla fermentada del polvo, jarabe, azúcar denso.
10. Agua de bombeo de minas, de túneles, de los túneles, de la reducción, y de la escoria. Lechada y mortero de bombeo del cemento.
11, una variedad de pulpa de goma.
12. Diversos abrasivos, corrosivos, petróleo y fango, grasa de limpieza y envases generales.
13, una variedad de líquidos altamente tóxicos, inflamables, volátiles.
Dimensiones de la instalación:
a) Primero, saque la bomba del sistema de tubería y drene los materiales en la bomba. b) coloca la bomba en un ambiente de trabajo limpio. c) quita el tubo del mercado del agua (1) de la bomba, y después saca las bolas (2), las tazas de O (3) y (47) y las rótulas (4) del extremo superior del casquillo líquido (5) a su vez. Entonces, lugar la bomba al revés y quitar el tubo de entrada del agua (11) para sacar las tazas del anillo o (3) y (47), asientos de la bola (4) y asientos de la bola (2) del casquillo líquido (5). d) afloja los pernos alrededor de las dos cubiertas líquidas y quita la cubierta líquida (5). e) afloja los tornillos del diafragma (10) y quita las lavadoras del diafragma (7), (8) y el diafragma (6) de ambos extremos. El sello del labio (25) puede ser substituido quitando la barra del diafragma (23). f) afloja el perno (39) primero, y en seguida quita la vivienda de la válvula de aire (38), la desviación del viento (42), sellando la junta (40) y (41). g) saca la hoja de la válvula (36) y la placa de la válvula (37) de la manga de la válvula de aire (38).
h) Quite la abrazadera (29), saque la cubierta de extremo del límite (31) de ambos extremos de la manga de la válvula de aire (38), y substituya la taza (30) como sea necesario. i) después de empujar el elemento de la válvula (35) de la manga de la válvula de aire (38) a mano, el labio que embala (33) puede ser comprobado. j) primero afloja los 4 pernos (16) ese arreglo culata, después quita culata (14) y (18) en ambos extremos, y quita la cubierta del anillo o (17). k) quita la junta de aislamiento (19) del surco del compartimento del motor (15). l) expulsa la barra de guía (22) y la barra del disparador (45) del compartimento del motor (15), y substituye el labio que embala (20) en la barra o el anillo o (44) del disparador en la barra de guía. Puesto que los pasos de la asamblea y los pasos del desmontaje de la bomba de diafragma son incompatibles, preste por favor la atención a los puntos siguientes durante el proceso de asamblea: 1) todos los elementos de aislamiento y sus piezas del contacto se deben cubrir con aceite lubricante. 2) antes de usar, comprobar por favor cuidadosamente todos los elementos de aislamiento para saber si hay daño, tal como daño superficial. Si se daña, substitúyalo por un nuevo. 3) la dirección del labio de embalar del tipo del labio (20) (, 25), (33) será constante con la dirección mostrada en la figura. 4) los pernos en la cubierta líquida serán apretados diagonalmente para alcanzar un mejor efecto de aislamiento.
Localización de averías 1. Algún líquido se descarga del puerto de extractor con la circulación de aire. Compruebe el diafragma para saber si hay daño. Compruebe los tornillos del diafragma para saber si hay flojedad 2. Compruebe si la conexión de tubo de succión está sellada bien. Compruebe si la conexión entre el tubo de succión y el colector de admisión está sellada bien. Compruebe el anillo o entre el colector de admisión y el casquillo líquido. Compruebe si los tornillos del diafragma son flojos. Compruebe si el suministro de aire es estable cuando la salida de la bomba es baja.
Compruebe si la entrada/el mercado está bloqueada. Compruebe la tirantez del aire del conector de la conexión del colector de admisión. La bola del control no se pega en el asiento de válvula o la bola no se fija correctamente. 4. Cuando no hay movimiento de intercambio, el aire se descarga del puerto de extractor. Compruebe el anillo de cierre (33) en el carrete (35). Compruebe el anillo de cierre (20) en la palanca del disparador (45). Compruebe el anillo de cierre (25) en la biela del diafragma
