Producción: | 2" bomba de diafragma | Presión máxima del mercado: | 0.83Mpa |
---|---|---|---|
Característica: | No salida | Uso: | Industria química |
Poder: | Neumático | Presión: | Presión baja |
Combustible: | neumático | Presión máxima: | 8.6bar |
Resaltar: | Los SS doblan la bomba de diafragma,2" bomba de diafragma doble,Bomba de aire neumática |

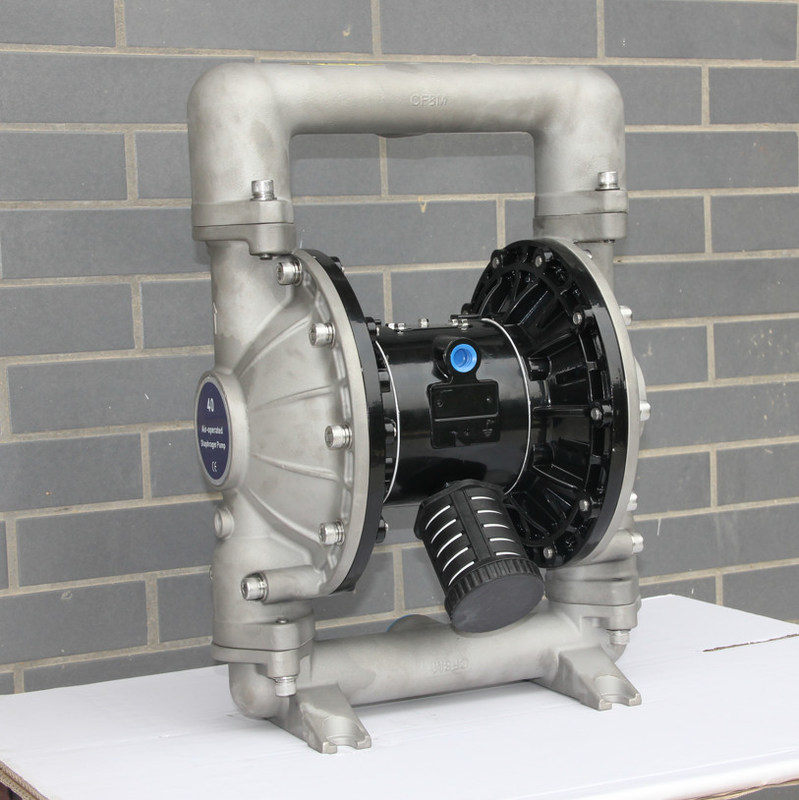

2" bomba de aire neumática doble de acero inoxidable de la bomba de diafragma del aire para la industria de la ingeniería química
Vacío de goma 2" neumático bomba de diafragma neumática ninguna salida
Introducción temporaria doble de la bomba de diafragma
Bomba de diafragma del aire (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) que utiliza una combinación de las válvulas de goma, termoplásticas o el diafragma y convenientes de intercambio de la acción cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) para bombear un líquido.
La bomba de diafragma ofrece entrega en grandes cantidades incluso en la presión de aire baja y una gama del camino de b de opciones de la compatibilidad material disponibles. Refiera al modelo y a la carta de la opción. La bomba se proporciona el motor de aire modularizado y la sección flúida.
La bomba de diafragma neumática alternativamente genera la presión del líquido de la toma y la presión del líquido positiva en la cámara flúida usando la diferencia de la presión en la cámara de aire. La vávula de bola puede asegurar el flujo delantero de líquido.
El ciclo de la bomba comenzará como se aplica la presión de aire y continuará bombeando y continuando con la demanda. Construirá y mantendrá la línea pres - seguros y parará el completar un ciclo de la línea una vez máxima presión se alcanza (SID - dispositivo pensing cerrado) y reanudará el bombear según las necesidades.
Parámetros temporarios dobles de la bomba de diafragma
Artículo | Descripción | Unidad | Figura de la referencia |
1 | Presión de entrada máxima de aire | Mpa | 0,83 |
2 | Flujo máximo | L/min | 903 |
3 | Elevación máxima | M | 70 |
4 | Presión máxima del mercado | Mpa | 0,83 |
5 | Tamaño de partícula máximo | milímetro | 9 |
6 | Peso | kilogramo | 103 |
7 | Nivel de ruidos | DB | <70 |
Especificaciones temporarias dobles de la bomba de diafragma
Bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero fundido, Alu, SS, PP
50 X X - X X X - X (selección modelo)
Forma de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL de acero inoxidable – aleación de aluminio CI carbono P/K de acero – polipropileno/Kynoar
La temperatura aplicada máxima limita (el material del diafragma/de la bola/del sello)
Acetal ··············································· 40°- 150°F (4,4 - 65.5°C)
Santoprene··········································- 40° - 225°F (- 40° - 107.2°C) ················································ ·40° - 220°F (4.4° - 104°C) Nitrilo·················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) Polipropileno·········································32° - 175°F (0-79.4°C)
Uso temporario doble de la bomba de diafragma
1, venenoso, combustible y volatilizable líquido.
2, ácido fuerte, líquidos fuertes del álcali con la corrosión
3, camión de petrolero, planta de la estafa, carga y descargar de los productos derivados del petróleo
4, salmuera, pulpa de la fruta, purés de patata, chocolates, etc
5, pintura, caucho, pigmento y pegamentos
6, diversa pulpa de cerámica, mampostería, mortero y mezcla
7, diverso látex, solventes orgánicos, rellenando
8, pelando del portador del aceite (bombee el agua sucia y el aceite residual)
9, salto común, goma fina del poder de la levadura, jarabe y melaza
10, líquido especial
2" organigrama
Descripción general
Requisitos para el aire y la lubricación
PRESIÓN DE AIRE EXCESIVA. Puede estropear daño de la bomba, daños corporales o daños materiales.
INSTRUCCIONES DE FUNCIONAMIENTO
Mantenimiento
DESMONTAJE FLÚIDO DE LA SECCIÓN
NOTA: Solamente los modelos del diafragma utilizan un diafragma primario (6A) y un diafragma de reserva (6). Refiera a iliary aux. visión en el ejemplo flúido de la sección.
NUEVO ENSAMBLE FLÚIDO DE LA SECCIÓN
Dimensiones de la instalación:
Desmontaje de las partes en la sección flúida
a) Primero, saque la bomba del sistema de tubería y drene los materiales en la bomba.
b) Coloque la bomba en un ambiente de trabajo limpio.
c) Quite el tubo del mercado del agua (1) de la bomba, y después saque las bolas (2), las tazas de O (3) y (47) y las rótulas (4) del extremo superior del casquillo líquido (5) a su vez. Entonces, lugar la bomba al revés y quitar el tubo de entrada del agua (11) para sacar las tazas del anillo o (3) y (47), asientos de la bola (4) y asientos de la bola (2) del casquillo líquido (5). d) afloja los pernos alrededor de las dos cubiertas líquidas y quita la cubierta líquida (5). e) afloja los tornillos del diafragma (10) y quita las lavadoras del diafragma (7), (8) y el diafragma (6) de ambos extremos. El sello del labio (25) puede ser substituido quitando la barra del diafragma (23). f) afloja el perno (39) primero, y en seguida quita la vivienda de la válvula de aire (38), la desviación del viento (42), sellando la junta (40) y (41). g) saca la hoja de la válvula (36) y la placa de la válvula (37) de la manga de la válvula de aire (38). h) quita la abrazadera (29), saca la cubierta de extremo del límite (31) de ambos extremos de la manga de la válvula de aire (38), y substituye la taza (30) como sea necesario. i) después de empujar el elemento de la válvula (35) de la manga de la válvula de aire (38) a mano, el labio que embala (33) puede ser comprobado.
j) Primero afloje los 4 pernos (16) ese arreglo culata, después quite culata (14) y (18) en ambos extremos, y quite la cubierta del anillo o (17). k) quita la junta de aislamiento (19) del surco del compartimento del motor (15). l) expulsa la barra de guía (22) y la barra del disparador (45) del compartimento del motor (15), y substituye el labio que embala (20) en la barra o el anillo o (44) del disparador en la barra de guía. Puesto que los pasos de la asamblea y los pasos del desmontaje de la bomba de diafragma son incompatibles, preste por favor la atención a los puntos siguientes durante el proceso de asamblea: 1) todos los elementos de aislamiento y sus piezas del contacto se deben cubrir con aceite lubricante.
2) Antes de usar, comprobar por favor cuidadosamente todos los elementos de aislamiento para saber si hay daño, tal como daño superficial. Si se daña, substitúyalo por un nuevo. 3) la dirección del labio de embalar del tipo del labio (20) (, 25), (33) será constante con la dirección mostrada en la figura. 4) los pernos en la cubierta líquida serán apretados diagonalmente para alcanzar un mejor efecto de aislamiento.
Localización de averías 1. Algún líquido se descarga del puerto de extractor con la circulación de aire. Compruebe el diafragma para saber si hay daño. Compruebe los tornillos del diafragma para saber si hay flojedad 2. Compruebe si la conexión de tubo de succión está sellada bien. Compruebe si la conexión entre el tubo de succión y el colector de admisión está sellada bien. Compruebe el anillo o entre el colector de admisión y el casquillo líquido. Compruebe si los tornillos del diafragma son flojos. Compruebe si el suministro de aire es estable cuando la salida de la bomba es baja. Compruebe si la entrada/el mercado está bloqueada. Compruebe la tirantez del aire del conector de la conexión del colector de admisión. La bola del control no se pega en el asiento de válvula o la bola no se fija correctamente. 4. Cuando no hay movimiento de intercambio, el aire se descarga del puerto de extractor. Compruebe el anillo de cierre (33) en el carrete (35). Compruebe el anillo de cierre (20) en la palanca del disparador (45). Compruebe el anillo de cierre (25) en la biela del diafragma
