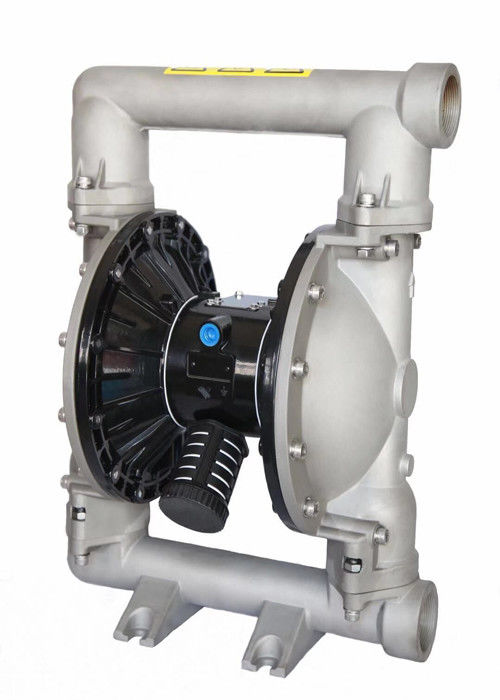

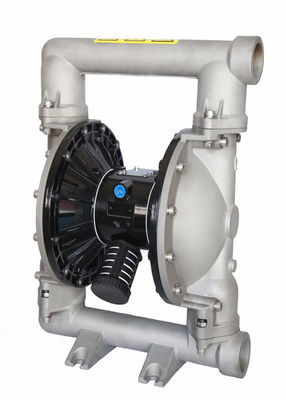

Transportación doble neumática del polvo de la bomba de diafragma del diafragma de la bomba de aluminio de la pintura

Bombas de diafragma dobles neumáticas

Bombas de diafragma dobles de las ventajas

• Simple por diseño; altamente permutable y menos mantenimiento y costes de tiempo por lo tanto reducidos de la vida.
• Fácil de utilizar; el flujo se puede alcanzar a pedido y alterar por el aire simple o la regulación flúida.
• La dislocación por movimiento es alta; esto aumenta substancialmente la vida de la bomba, reduciendo los costes del mantenimiento y del curso de la vida.

Sobre la BOMBA de AODD

Si usted está buscando una sola bomba que se pueda utilizar en una amplia variedad de usos, usted quiere una bomba doble neumática de (AODD) del diafragma. JBSL proporciona la línea más completa de bombas de AODD disponibles a partir de una fuente. Ningún otro fabricante ofrece más bombas de AODD – o más opciones del tamaño y del flujo – esa reunión cada estándar sanitario, incluyendo el FDA, el USDA, 3A y EHEDG.

PORQUÉ AODD

Las bombas dobles neumáticas de (AODD) del diafragma ofrecen varias ventajas que las hagan perfectas para una variedad casi sin fin de aplicaciones. Bombas de AODD:

• Puede manejar fácilmente y eficientemente cualquier cosa del agua hasta los sólidos del 90%
• Ofrezca la capacidad de variar la presión del flujo y de la descarga hasta 125 PSI con un ajuste simple del suministro de aire
• Permita a una bomba ser utilizado para los usos numerosos, eliminando la necesidad de impulsiones costosas del motor y de cálculos críticos del apresto
• Puede pasar los incluso sólidos grandes, esquileo-sensibles sin la degradación o la acumulación del calor transferida al medio bombeado
• Pueda correr seco sin daño a la bomba
• Puede gestionar “sistemas a pedido” sin alivio de presión costoso y puentear los accesorios
• No espumejeará ni separará medio
• Sea capaz de bombear tan lento como un galón por minuto

Bomba de diafragma del doble del principio de funcionamiento JBSL

• La bomba de diafragma de JBSL es una dislocación neumática, positiva, bomba del oscurecimiento del uno mismo. Los dibujos muestran el modelo de flujo a través de la bomba sobre su movimiento inicial. Se asume que la bomba no se ha preparado antes de su movimiento inicial.

  A. La válvula de aire dirige el aire a presión al lado trasero del diafragma 1. El diafragma actúa como membrana de la separación entre el aire comprimido y el líquido. El aire comprimido mueve el diafragma lejos del bloque de centro de la bomba. El diafragma opuesto es tirado adentro por el eje conectado con el diafragma a presión. El diafragma 2 ahora está en su movimiento de extractor del aire; el aire detrás del diafragma se ha forzado hacia fuera a la atmósfera a través del puerto de extractor de la bomba. El movimiento del diafragma 2 hacia el bloque de centro de la bomba crea un vacío dentro de las fuerzas de la presión atmosférica de la cámara 2. flúidas en el múltiple de entrada que fuerza las vávulas de bola de la entrada de su asiento. El líquido está libre de pasar las vávulas de bola de la entrada y de llenar la cámara líquida.

  B. Cuando el diafragma a presión, diafragma 1 alcanza el límite de su movimiento de la descarga, la válvula de aire reorienta el aire a presión al lado trasero del diafragma 2. El diafragma a presión 2 de las fuerzas aéreas lejos del bloque de centro mientras que tira del diafragma 1 al bloque del centro. El diafragma 2 fuerza las vávulas de bola de la entrada sobre su asiento debido a las fuerzas hidráulicas desarrolladas. Estas mismas fuerzas hidráulicas levantan las vávulas de bola de la descarga de su asiento, mientras que las vávulas de bola opuestas de la descarga son forzadas sobre su asiento, forzando el líquido para atravesar la descarga de la bomba. El movimiento del diafragma 1 al bloque de centro de la bomba crea un vacío dentro de las fuerzas líquidas de la presión atmosférica de la cámara 1. flúidas en el múltiple de entrada de la bomba. Las vávulas de bola de la entrada se fuerzan de su asiento permitiendo el flúido que es transferido para llenar la cámara líquida.

• C. al completar el movimiento, la válvula de aire reorienta otra vez el aire al lado trasero del diafragma 1, y comienza el diafragma 2 en su movimiento de extractor del aire.

  Los diafragmas son presión-equilibrados asegurar una vida más larga. La operación de la eficacia de alta presión, alta es alcanzada por el diseño único de la bomba. Las válvulas de la succión y de escape pueden ser vávula de bola o válvula cilíndrica
