Datos del producto:
Pago y Envío Términos:
|
| Producción: | Bomba de diafragma doble neumática | Peso: | 45KG |
|---|---|---|---|
| Característica: | Categoría alimenticia fácil limpiar | Tamaño de partícula máximo: | 7m m |
| Uso: | Comida | Presión: | Alta presión |
| Poder: | Neumático | Estructura: | Bomba de diafragma |
| Material: | Acero inoxidable | Extremo mojado: | Acero inoxidable del arrabio/de aluminio |
| Resaltar: | Bomba de acero inoxidable del CE AOOD,Bomba de diafragma de la salsa de tomate AODD,Bomba de diafragma de alta presión de Aodd |
||

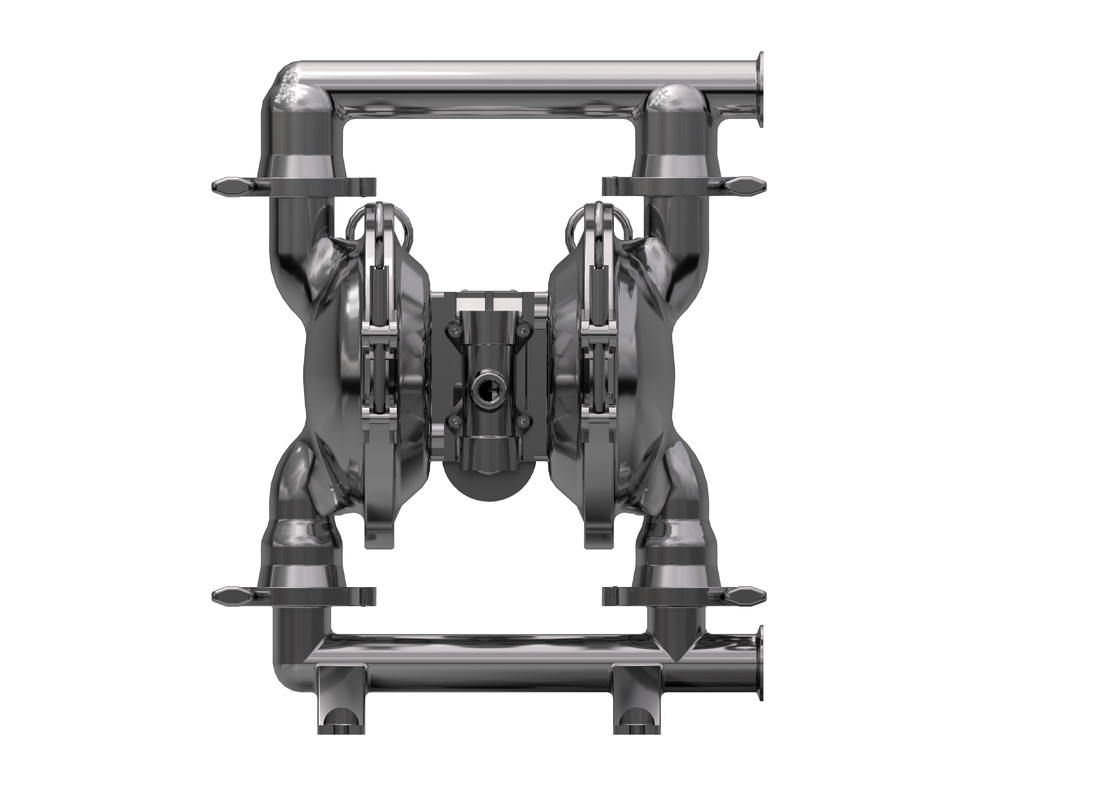

acero inoxidable AODD de la bomba de alta presión de 45kg para la salsa de tomate
Introducción sumergible de la bomba de diafragma
Bomba de diafragma del aire (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) que utiliza una combinación de las válvulas de goma, termoplásticas o el diafragma y convenientes de intercambio de la acción cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) para bombear un líquido.
Parámetros sumergibles de la bomba de diafragma de Aro
Ventajas principales sumergibles de la bomba de diafragma de Aro
1, debido al uso de la potencia de aire, el flujo cambió automáticamente según resistencia de la exportación. Cuál es conveniente para el líquido de gran viscosidad.
2, en el ambiente inflamable y explosivo, la bomba es confiables y el bajo costo, no producirá la chispa y no se recalentará,
3, el volumen de la bomba es pequeños, fáciles de moverse, instalación de ninguna fundación y economía necesarias, convenientes. Se puede utilizar como bomba la transportación móvil.
4, donde hay peligros, tratamiento de materiales corrosivo, bomba de diafragma se pueden separar totalmente con el exterior.
5, la fuerza de corte de la bomba es efecto bajo, físico al medio es pequeños, se pueden utilizar para transportar el líquido inestable de la química.
Característica de la bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. Material de acero inoxidable, vínculo de la abrazadera, fácil instalar, fácil limpiar
Uso de la bomba de diafragma del aire:
Leche, jugo, chocolate,
Salsa de chiles, gachas de avena,
Sangre de cerdo, helado
Innards animal
FD 64 X X - X X X - X (selección modelo)
Forma de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL de acero inoxidable – aleación de aluminio CI carbono P/K de acero – polipropileno/Kynoar
La temperatura aplicada máxima limita (el material del diafragma/de la bola/del sello)
Acetal ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) ················································40° - 220°F (4.4° - 104°C) Nitrilo················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Polipropileno······································32° - 175°F (0-79.4°C)
Desmontaje de las partes en la sección flúida
) primero, quite la bomba del sistema y del dren de la tubería de los materiales de la bomba dentro. lugar de b) la bomba en un ambiente limpio del trabajo. c) primero, y después desmonta el tubo del mercado (1) de la bomba saque la bola (2), taza de O (3) y (47) y el asiento de la bola (4) del extremo superior del casquillo flúido (5) en orden. Después que, lugar la bomba al revés y desmontar la entrada tubo (11) para sacar la taza de O (3) y (47), asiento de la bola (4) y bola (2) del casquillo flúido (5). lanzamiento de d) los pernos alrededor de los dos casquillos flúidos a desmontar el casquillo (5). liberación de e) el tornillo del diafragma (10) y quitar el diafragma lavadora (7), (8) y diafragma (6) de los ambos extremos. Quite la barra del diafragma (23) y el sello de la labio-forma el anillo (25) puede ser substituido. Desmontaje de las piezas para la válvula de aire f) aflojar el perno (39) primero, y en seguida desmontar la válvula de aire cubierta (38), bafle del aire (42) y junta de aislamiento (40), y (41). g) saca la rebanada de la válvula (36) y la placa de la válvula (37) del cubierta de la válvula de aire (38). h) desmonta el anillo de retención (29) y saca el casquillo de extremo del límite (31) de ambos extremos de la cubierta de la válvula de aire (38), y de usted puede substituir la taza (30) según las necesidades. i) usted puede comprobar el labio-tipo embalaje (33) después de eliminar el carrete (35) de la cubierta de la válvula de aire (38) con manos. Desmontaje de las piezas para el piloto Valve j) afloja 4 pernos (16) primero, y después que fijan culata desmonte culata (14) y (18) en ambos extremos y quite la taza de O (17). k) quita la junta de aislamiento (19) del surco del cubierta del motor (15). l) expulsa la barra experimental (22) y la barra del disparador (45) del motor la cubierta (15) y usted pueden substituir el labio-tipo embalaje (20) en la barra o la taza de O (44) del disparador en la barra experimental. Nuevo ensamble de la bomba de diafragma Los pasos del nuevo ensamble de la bomba son incompatibles con los de desmontaje, le piden tan amablemente pagar atención al siguiente en el proceso del nuevo ensamble: 1) todos los elementos de aislamiento, así como sus piezas del contacto, debe ser engrasado. 2) comprueba por favor cuidadosamente antes del uso de todo el lacre elementos si son dañados, por ejemplo superficie daño. Si está dañado, substituya por favor los nuevos. 3) la dirección del labio del labio-tipo embalaje (20) (, 25) y (33) debe ser constante con la dirección mostrada en carta. 4) los pernos en el casquillo flúido deben alternativamente ser sujetados por los ángulos opuestos para alcanzar un mejor resultado de aislamiento. Localización de averías 1. Un poco de líquido es escurrió la abertura del extractor adelante con el flujo de aire. Compruebe el diafragma para saber si hay cualquier daño. Compruebe el tornillo del diafragma para saber si hay flojedad 2. Hay burbujas de aire en el líquido del mercado Compruebe la conexión de tubo de succión para saber si hay buen aislamiento. Compruebe la conexión entre el tubo de succión y colector de admisión para el buen aislamiento. Compruebe el anillo o entre el colector de admisión y casquillo flúido Compruebe los tornillos del diafragma para saber si hay flojedad 3. salida baja de la bomba Compruebe el suministro de aire es estable. Compruebe la entrada/el mercado para saber si hay cualquier bloqueo. Conectores del control que conectan el colector de admisión para el aire tirantez Compruebe que la bola no está pegada al asiento o es la bola asentado no incorrectamente. 4. el aire se descarga de la abertura del extractor cuando allí no es ningún movimiento el intercambio. Anillo de cierre del control (33) en la válvula resbalada (35). Anillo de cierre del control (20) en la barra del disparador (45). Anillo de cierre del control (25) en la barra del vínculo del diafragma
Sobre nosotros
¡BOGEN como compañía absorbente en el transporte flúido que inventó el primer sistema dualceramic de la válvula del aire del mundo! Su valorado altamente por los clientes para su servicio único del patentedtechnology y de la niñera, el área aplicable de alta calidad, amplia, y el excellentstability. Ponga en 2011 su fábrica en Guangzhou, China, después de introducir el concepto de la tecnología avanzada y del servicio del matureand en China. Ahora comprende más de 100 agentes profesionales con los equipos del servicio en más de 30 ciudades en China. el servicio satisface las necesidades diversificadas e individuales de los clientes al thehilt, reduce su coste de mantenimiento, y mejora su efficiency.manages el márketing de sus productos técnicos a los clientes. ¡Compartiendo valor theadvanced de la tecnología, los resultados validados de la tecnología, y servicesstrengthen nuestra sociedad con nuestros clientes, su proveedor de servicios digno de confianza de la tecnología flúida punta!
FAQ
1. Q: ¿Es usted una fábrica o una empresa comercial?
: Somos fabricante en Shangai.
2. Q: ¿Cuáles son sus pagos?
: T/T, Western Union, L/C etc.
3. Q: ¿Qué sobre el paquete?
: Caja o cartón estándar de la madera contrachapada de la exportación.
4. Q: ¿Cuánto tiempo es la garantía?
: Tenemos garantía de 1 año, excepto piezas usables.
