Introducción doble de aire comprimido de la bomba de diafragma

La bomba de diafragma doble de aire comprimido producida por nuestra compañía es un nuevo tipo de transportar la máquina, que puede transportar diversos líquidos corrosivos, líquidos con las partículas, líquidos altamente viscosos, volátiles, inflamables y tóxicos.

Las bombas se hacen de cuatro materiales según diversas condiciones aplicables: plástico, aleación de aluminio, arrabio y acero inoxidable.

Las bombas de diafragma adoptan el caucho, el neopreno, el fluororubber, el politetrafluoetileno y el polytetrafluorethylene de Qing del tilín respectivamente según diversos medios líquidos.

Para cubrir las necesidades de diversos usuarios.

Instalado en diversas ocasiones especiales, puede ser utilizado para bombear los diversos medios que no se pueden bombear por las bombas convencionales, con resultados satisfactorios.

Las bombas de diafragma son ampliamente utilizadas en pintado con pistola e industrias de cerámica.

la bomba de diafragma neumática utiliza el aire como poder, así que el flujo ajusta automáticamente con el cambio de la presión trasera (resistencia del mercado), que es conveniente para los líquidos medios y de gran viscosidad.

Descripción doble de aire comprimido de la bomba de diafragma:

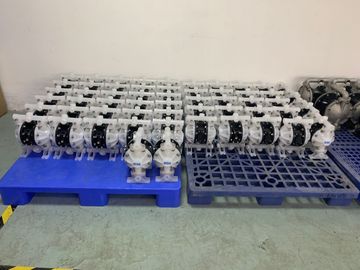

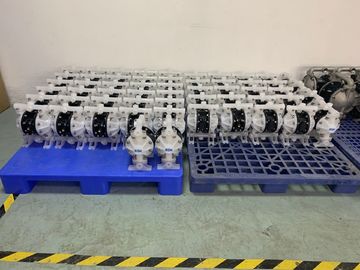

Empaquetado y entrega dobles de aire comprimido de la bomba de diafragma

Característica doble de aire comprimido de la bomba de diafragma

1. No salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero de molde, Alu, SS, PP

2 5 x X - X X X - X (selección modelo)

Forme de boca del tubo: A-BSP B-NPT (F) C-reborde

Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal

Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable

Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar

Parametrización para la optimización del tratamiento principal

No valores de referencia de las unidades de los nombres de parámetro

1 Mpa 0,83 de la presión de aire de Max. Working

2 Max. Flow l/min 135

3 Max. Head m 70

Mpa 0,83 de la presión de 4 Max. Fluid Output

Diámetro milímetro 3 de 5 Max. Particle Through

6 peso kilogramo 9.5/12.5 (PP/KV) /9.5 ()/14,5 del AL (SS/CI)

DB del nivel de ruidos 7 <85>

Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)

Acetal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) Teflon··································································································40° - 220°F (4.4° - 104°C) nitrilo···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polipropileno····························································································32° - 175°F (0-79.4°C)

Detalles dobles de aire comprimido de la bomba de diafragma
