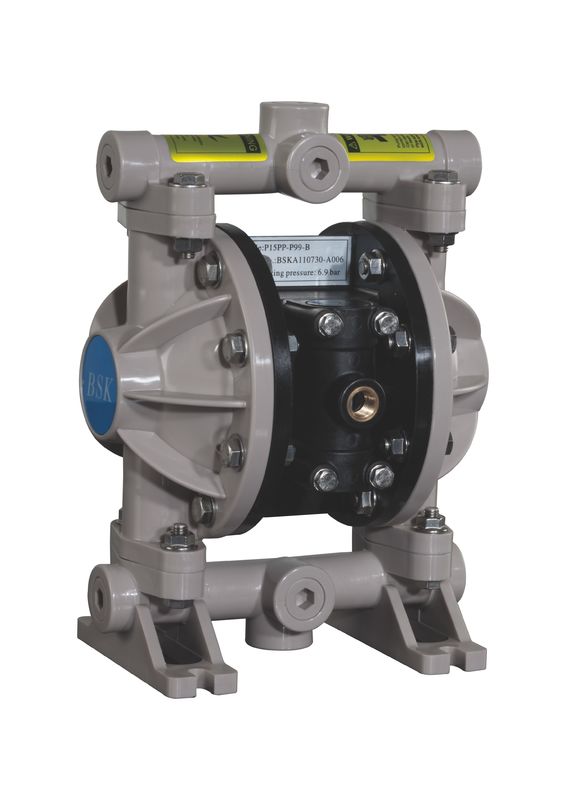

DB doble de aire comprimido del nivel de ruidos 85 de la bomba de diafragma del acero inoxidable

DB doble de aire comprimido del nivel de ruidos 85 de la bomba de diafragma del acero inoxidable

Sobre la bomba de diafragma doble de aire comprimido

Si usted está buscando una sola bomba que se pueda utilizar en una amplia variedad de usos, usted quiere una bomba doble neumática de (AODD) del diafragma. JBSL proporciona la línea más completa de bombas de AODD disponibles a partir de una fuente. Ningún otro fabricante ofrece más bombas de AODD – o más opciones del tamaño y del flujo – esa reunión cada estándar sanitario, incluyendo el FDA, el USDA, 3A y EHEDG.

Características de producto

Parámetros dobles de aire comprimido de la bomba de diafragma

40 x X - X X X - X (selección modelo)

Forme de boca del tubo: A-BSP B-NPT (F) C-reborde

Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal

Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable

Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar

Parametrización para la optimización del tratamiento principal

No valores de referencia de las unidades de los nombres de parámetro

1 Mpa 0,83 de la presión de aire de Max. Working

2 Max. Flow l/min 330

3 Max. Head m 70

Mpa 0,83 de la presión de 4 Max. Fluid Output

Diámetro milímetro 6 de 5 Max. Particle Through

6 peso kilogramo 19.5/2.5 (PP/KV) /35 ()/35 del AL (SS/CI)

DB del nivel de ruidos 7 <85>

Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)

Acetal ················································································40° - 150°F (4,4 - 65.5°C)

Santoprene···················································································- 40° - 225°F (- 40° - 107.2°C) Teflon························································································40° - 220°F (4.4° - 104°C) nitrilo··························································································10° - 180°F (- 12° - 82°C) Viton······················································································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································································- 20°-150°F (- 12° - 93°C) Kynar····················································································10°-200°F (- 28.9° - 65.5°C) polipropileno··········································································32° - 175°F (0-79.4°C)

1,5" organigrama

INSTRUCCIONES DE FUNCIONAMIENTO

• Limpie siempre la bomba con un chorro de agua con un solvente compatible con el material que es bombeado si el material que es bombeado está conforme a la “creación” cuando es parado por un periodo de tiempo.

• Desconecte el suministro de aire de la bomba si es estar inactiva por algunas horas.

• El volumen material del mercado es gobernado no sólo por el suministro de aire pero también por la fuente material disponible en la entrada. La tubería de la fuente material no debe ser demasiado pequeña o restrictiva. Esté seguro de no utilizar la manguera que pudo derrumbarse.

• Cuando la bomba de diafragma se utiliza en un forzado - alimente la situación (de la entrada inundada), él se recomienda que una “válvula de control” esté instalada en la entrada de aire.

• Asegure las piernas de la bomba de diafragma a una superficie conveniente para asegurar contra daño por la vibración.

Mantenimiento

• Refiera por favor al diagrama esquemático componente en los dibujos de asamblea para mirar para arriba los números de serie y los nombres de piezas y para comprender la información de piezas y del paquete de servicios del mantenimiento.
•
• Se marcan las piezas de algún BSK como el “llevar parte”, que pueden conducir a la reducción rápida del servicio y del tiempo muerto.
•
• Los equipos del servicio se dividen para mantener dos funciones separadas de la bomba de diafragma: 1. SECCIÓN DEL AIRE, SECCIÓN DE 2. LÍQUIDOS. El SEC FLÚIDO - TION se divide más lejos para hacer juego OPCIONES típicas del MATERIAL de la parte.
•
• Proporcione una superficie de trabajo limpia para proteger piezas móviles internas sensibles contra la contaminación de la suciedad y de la materia extranjera durante desmontaje y nuevo ensamble del servicio.
•
• Guarde los buenos expedientes de la actividad de servicio e incluya la bomba adentro prevén - programa de mantenimiento tive.
•
• Antes de desmontar, vacie el material capturado en el hombre del mercado - ifold dando vuelta a la bomba al revés al material del dren de la bomba.
