Datos del producto:
Pago y Envío Términos:
|
| Producción: | Bomba de diafragma de aire comprimido doble | Función: | No salida |
|---|---|---|---|
| Aplicación: | Industria química | Flujo máximo: | 192l/min |
| Aplicación: | Universal | Materiales: | arrabio |
| Resaltar: | bomba de diafragma gemela,bomba de diafragma temporaria doble |
||

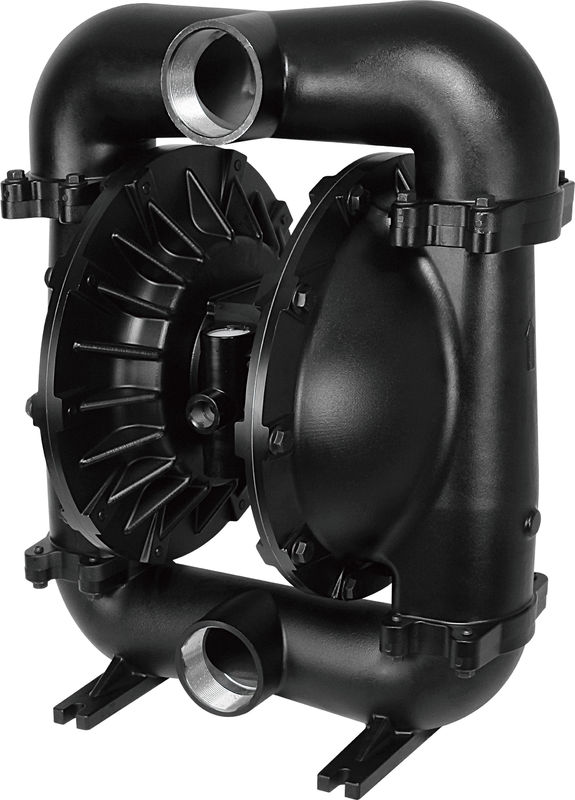

Bomba de diafragma de acero baja del moldeo por inyección resistente a la corrosión
Introducción de aire comprimido doble de la bomba de diafragma
Ventile la bomba de diafragma (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) esa las aplicaciones una combinación de la acción de las válvulas de intercambio del caucho, termoplásticas o el teflondiaphragm y convenientes cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) de bombear un líquido.
La bomba de diafragma ofrece entrega en grandes cantidades incluso en la presión de aire baja y una gama del camino de b de opciones de la compatibilidad material disponibles. Refiera al modelo y a la carta de la opción. La bomba se proporciona el motor de aire modularizado y la sección flúida.
La bomba de diafragma neumática alternativamente genera la presión del líquido de la toma y la presión del líquido positiva en la cámara flúida usando la diferencia de la presión en la cámara de aire. La vávula de bola puede asegurar el flujo delantero de líquido.
El ciclo de la bomba comenzará como la presión de aire es aplicada y continuará bombeando y continuando con la demanda. Construirá y mantendrá la línea pres - seguro y parará el completar un ciclo una vez que se alcanza la línea máxima presión (SID - dispositivo pensing cerrado) y reanudará el bombear según las necesidades.
Parámetros de aire comprimido dobles de la bomba de diafragma
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | Presión de entrada máxima de aire | Mpa | 0,83 |
| 2 | Flujo máximo | L/min | 192 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,83 |
| 5 | Tamaño de partícula máximo | milímetro | 3 |
| 6 | Peso | kilogramo | 12,3 |
| 7 | Nivel de ruidos | DB | <70 |
Especificaciones de aire comprimido dobles de la bomba de diafragma
Bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero de molde, Alu, SS, PP
2 5 x X - X X X - X (selección modelo)
Forme de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar
Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) Teflon·················································40° - 220°F (4.4° - 104°C) nitrilo··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) polipropileno···········································32° - 175°F (0-79.4°C)
1" organigrama
Requisitos para el aire y la lubricación
PRESIÓN DE AIRE EXCESIVA. Puede estropear daño de la bomba, daños corporales o daños materiales.
INSTRUCCIONES DE FUNCIONAMIENTO
Mantenimiento
