Datos del producto:
Pago y Envío Términos:
|
| Garantía: | Un año | Nombre del producto: | bomba de diafragma del aire comprimido |
|---|---|---|---|
| Nivel de ruidos: | <70db> | Aplicación: | Impresión y teñido |
| Resaltar: | bombas químicas de aire comprimido,bomba de diafragma del residuo |
||

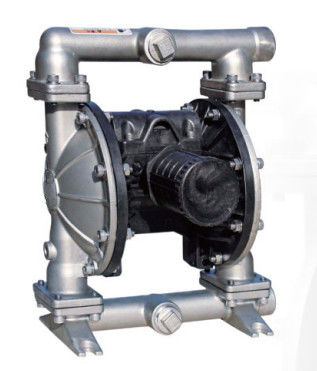

Membrana química plástica neumática de la bomba de diafragma con 135L/Min
Ventile la bomba de diafragma (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) esa las aplicaciones una combinación de la acción de las válvulas de intercambio del caucho, termoplásticas o el teflondiaphragm y convenientes cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) de bombear un líquido.
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | Presión de entrada máxima de aire | Mpa | 0,83 |
| 2 | Flujo máximo | L/min | 192 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,83 |
| 5 | Tamaño de partícula máximo | milímetro | 3 |
| 6 | Peso | kilogramo | 12,3 |
| 7 | Nivel de ruidos | DB | <70 |
Uso:
Se aplica extensamente en el tratamiento de aguas residuales, industria química, petroquímica
industria, pintura, cerámica, protección del medio ambiente, impresión y teñido, etc. de tratar de toda clase
líquidos con las partículas y de gran viscosidad corrosivos, volátiles, inflamables, venenosos.
Principio de funcionamiento
En la cámara simétrica de la bomba dos equipada de un diafragma, que es conectado por un tronco de centro del pareado. El aire comprimido viene adentro de la válvula de entrada de bomba, y entra en una cavidad, empuja el movimiento del diafragma, y los gases emitidos de otra cavidad. Una vez al destino, los componentes de la distribución del gas quieren automáticamente el aire comprimido en otra cámara, empujan el diafragma a la dirección opuesta, así hacen el diafragma dos la sincronización continua a intercambiar el movimiento.
El aire comprimido entra la válvula, hace el diafragma al movimiento correcto, y la succión de la cámara hace que el medio entra en, empujar la bola en el cuarto, la vávula de bola cerró debido a la inhalación, medios descargados por la protuberancia, y abrió la vávula de bola y al mismo tiempo cierra la vávula de bola, previene detrás flujo, así para hacer incesante medio de la entrada inhalada, salga la salida.
Especificaciones
Bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero de molde, Alu, SS, PP
2 5 x X - X X X - X (selección modelo)
Forme de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar
Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) Teflon·················································40° - 220°F (4.4° - 104°C) nitrilo··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) polipropileno··········································32° - 175°F (0-79.4°C)
