Datos del producto:
Pago y Envío Términos:
|
| Resaltar: | bomba de diafragma del aire comprimido,bomba de diafragma del aire de 2 pulgadas |
||
|---|---|---|---|

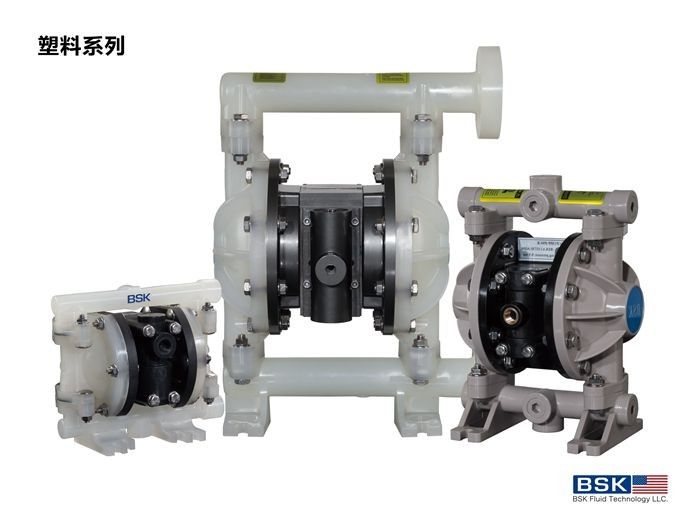

Bomba de diafragma del doble de Aro del Teflon mecánica con el sumergible
Principio de funcionamiento
En la cámara simétrica de la bomba dos equipada de un diafragma, que es conectado por un tronco de centro del pareado. El aire comprimido viene adentro de la válvula de entrada de bomba, y entra en una cavidad, empuja el movimiento del diafragma, y los gases emitidos de otra cavidad. Una vez al destino, los componentes de la distribución del gas quieren automáticamente el aire comprimido en otra cámara, empujan el diafragma a la dirección opuesta, así hacen el diafragma dos la sincronización continua a intercambiar el movimiento.
El aire comprimido entra la válvula, hace el diafragma al movimiento correcto, y la succión de la cámara hace que el medio entra en, empujar la bola en el cuarto, la vávula de bola cerró debido a la inhalación, medios descargados por la protuberancia, y abrió la vávula de bola y al mismo tiempo cierra la vávula de bola, previene detrás flujo, así para hacer incesante medio de la entrada inhalada, salga la salida.
Ventile la bomba de diafragma (también sepa como una bomba de membrana, la bomba de diafragma doble neumática (AOOD) o bomba de diafragma neumática) esa las aplicaciones una combinación de la acción de las válvulas de intercambio del caucho, termoplásticas o el teflondiaphragm y convenientes cualquier lado del diafragma (válvula de control, válvulas de mariposa, válvulas de aleta, o cualquier otra forma de las válvulas de cierre) de bombear un líquido.
| Artículo | Descripción | Unidad | Figura de la referencia |
| 1 | Presión de entrada máxima de aire | Mpa | 0,83 |
| 2 | Flujo máximo | L/min | 192 |
| 3 | Elevación máxima | M | 70 |
| 4 | Presión máxima del mercado | Mpa | 0,83 |
| 5 | Tamaño de partícula máximo | milímetro | 3 |
| 6 | Peso | kilogramo | 12,3 |
| 7 | Nivel de ruidos | DB | <70 |
Especificaciones
Bomba de diafragma del aire
1. no salida
2. buen funcionamiento del oscurecimiento del uno mismo
3. transporte toda clase de medio
4. material: Acero de molde, Alu, SS, PP
2 5 x X - X X X - X (selección modelo)
Forme de boca del tubo: A-BSP B-NPT (F) C-reborde
Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable
Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar
Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)
Acetal ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene························································································- 40° - 225°F (- 40° - 107.2°C) Teflon··································································································40° - 220°F (4.4° - 104°C) nitrilo···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) polipropileno····························································································32° - 175°F (0-79.4°C)
1" organigrama
Descripción general
La bomba de diafragma de BSK ofrece entrega en grandes cantidades incluso en la presión de aire baja y una gama del camino de b de opciones de la compatibilidad material disponibles. Refiera al modelo y a la carta de la opción. La bomba de BSK se proporciona el motor de aire modularizado y la sección flúida.
La bomba de diafragma neumática alternativamente genera la presión del líquido de la toma y la presión del líquido positiva en la cámara flúida usando la diferencia de la presión en la cámara de aire. La vávula de bola puede asegurar el flujo delantero de líquido.
El ciclo de la bomba comenzará como la presión de aire es aplicada y continuará bombeando y continuando con la demanda. Construirá y mantendrá la línea pres - seguro y parará el completar un ciclo una vez que se alcanza la línea máxima presión (SID - dispositivo pensing cerrado) y reanudará el bombear según las necesidades.
