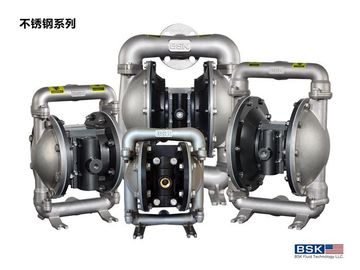

Neumático se dobla la bomba de diafragma del aire de 3 pulgadas ningún control complejo 103kg

Neumático se dobla la capacidad de flujo grande de la bomba de diafragma de 3 pulgadas

Introducción de la bomba de diafragma de 3 pulgadas

La bomba de diafragma doble de aire comprimido es un nuevo tipo maquinaria de transferencia, es una bomba más nueva actualmente de China. La fuente de alimentación es adopta la compresión del aire, para chupar toda la clase del líquido corrosivo totalmente, por ejemplo líquido con el gránulo, líquido alto-corrosivo, líquido de gran viscosidad, volátil, inflamable, venenoso.

Parámetros de la bomba de diafragma de 3 pulgadas

Ventajas de la bomba de diafragma de 3 pulgadas:

1. Escape a prueba de explosiones, cero, operación simple.
2. capacidad de desocupado, succión del uno mismo, ningún control complejo.
3. diversidad del material, ningunas piezas de rotación, aplicables a las diversas situaciones erosivas.
4. el diafragma, la bola y el asiento de la bola adoptan los materiales importados con una vida de servicio más larga.
5. modularización del motor principal de la válvula y de aire. No quebrado, fácil desmontar y reparar

Características de la bomba de diafragma de 3 pulgadas

Parámetros de la bomba de diafragma de 3 pulgadas

80 x X - X X X - X (selección modelo)

Forme de boca del tubo: A-BSP B-NPT (F) C-reborde

Material del diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Material de la bola: 9 - Santoprene H – Hytre T – PTFE A - acetal

Material de asiento de la bola: P/K – polipropileno/Kynoar SS – acero inoxidable

Material de la bomba: SS – AL del acero inoxidable – acero de carbono del ci de la aleación de aluminio P/K – polipropileno/Kynoar

Límites aplicados máximos de la temperatura (material del diafragma/de la bola/del sello)

Acetal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) Teflon···············································40° - 220°F (4.4° - 104°C) nitrilo················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel···············································- 20°-150°F (- 12° - 93°C) Kynar···············································10°-200°F (- 28.9° - 65.5°C) polipropileno····································32° - 175°F (0-79.4°C)

3"organigrama

INSTRUCCIONES DE FUNCIONAMIENTO

• Limpie siempre la bomba con un chorro de agua con un solvente compatible con el material que es bombeado si el material que es bombeado está conforme a la “creación” cuando es parado por un periodo de tiempo.

• Desconecte el suministro de aire de la bomba si es estar inactiva por algunas horas.

• El volumen material del mercado es gobernado no sólo por el suministro de aire pero también por la fuente material disponible en la entrada. La tubería de la fuente material no debe ser demasiado pequeña o restrictiva. Esté seguro de no utilizar la manguera que pudo derrumbarse.

• Cuando la bomba de diafragma se utiliza en un forzado - alimente la situación (de la entrada inundada), él se recomienda que una “válvula de control” esté instalada en la entrada de aire.

• Asegure las piernas de la bomba de diafragma a una superficie conveniente para asegurar contra daño por la vibración.

Mantenimiento

• Refiera por favor al diagrama esquemático componente en los dibujos de asamblea para mirar para arriba los números de serie y los nombres de piezas y para comprender la información de piezas y del paquete de servicios del mantenimiento.
•
• Se marcan las piezas de algún BSK como el “llevar parte”, que pueden conducir a la reducción rápida del servicio y del tiempo muerto.
•
• Los equipos del servicio se dividen para mantener dos funciones separadas de la bomba de diafragma: 1. SECCIÓN DEL AIRE, SECCIÓN DE 2. LÍQUIDOS. El SEC FLÚIDO - TION se divide más lejos para hacer juego OPCIONES típicas del MATERIAL de la parte.
•
• Proporcione una superficie de trabajo limpia para proteger piezas móviles internas sensibles contra la contaminación de la suciedad y de la materia extranjera durante desmontaje y nuevo ensamble del servicio.
•
• Guarde los buenos expedientes de la actividad de servicio e incluya la bomba adentro prevén - programa de mantenimiento tive.
•
• Antes de desmontar, vacie el material capturado en el hombre del mercado - ifold dando vuelta a la bomba al revés al material del dren de la bomba.
